Transistors - Interface de Sortie
Interface Logique

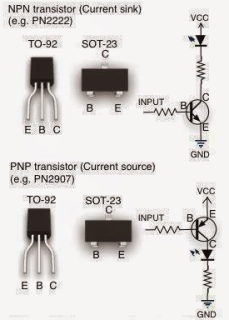

Interfaces à transistors bipolaires

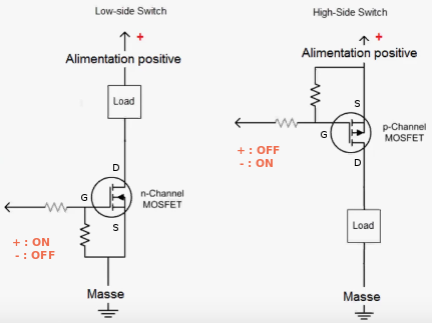

Interfaces à transistors MOSFET
Avantages des Mosfets :
- Courant de grille casi nul pour passer en saturation (solutions à batterie)
- Courant Ids important (forte charge)
- Faible résistance Rds en position saturée (Rdson) (chauffe peu)
Exemple d'utilisation :
Montage en sortie d'un esp8266 :
Sourcing - format SOT23
- N-Channel Mosfet : AO3400 (Vds = 30v ; Ids = 5,8 A ; Rds_on < 0,05 Ohms)
- P-Channel Mosfet : AO3401 (Vds = -30v ; Ids = -4 A ; Rds_on < 0,08 Ohms)
Voir du coté des IRF3205 (N-Channel) et IRF4905 (P-Channel) format TO-220 pour des ampérages > 50A
En plus d'avoir des caractéristiques à coucher dehors ils sont donnés pour presque rien.

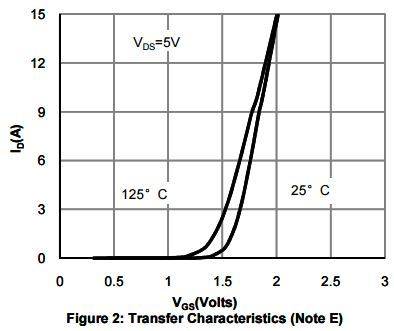

Comme indiqué sur la datasheet on a pas beaucoup de mal à les saturer avec les 3,3V d'un l'esp8266 par exemple :
Interface de puissance
Excellent article ici : RitonDuino/Alimenter_une_charge (qui mérite son pdf )
