Ramp Wiring

Câblage des périphériques

Un schéma équivalent à mon installation :

Source : Snappy Reprap Wiki

Le connecteur 11A a crâmé

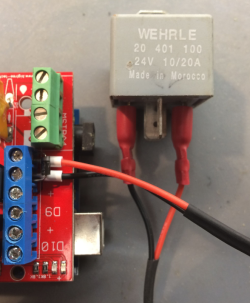

J'ai donc soulagé la carte par l'ajout d'un relais en sortie D08 (le mosfet chauffait beaucoup trop de toute façon) :

NB : Penser à la petite diode de roue libre

J'ai ajouté un ventilateur pour refroidir la carte et les pilotes de moteur pas à pas.

Penser à bien dimensionner les sections de câble en fonction des distances et des puissances à fournir (Section de câble DC)

J'ai mis de 2.5² pour la partie alim et lit chauffant.

Voir pou un Snubber pour limiter les perturbations : Cyrob - Snubber

Réglage des pilotes de moteurs pas à pas

Un très bon article sur les pilotes (stepstick) : Wiki Vorobotic (Je garde dans un coin au cas où)

Comparaison A4988/DRV8825
Des liens sur la calibration
Les silent stepstick : reso-nance.org
Protection par diode

Un très bon article sur la calibration : Genapart (Je garde dans un coin au cas où)

J'ai pour ma part ajusté les cavaliers en 1/32 de pas et la tension des DRV8825 pour un courant max de 1.7A adapté aux moteurs 17HS4401.

A voir pour réduire la résolution de l'axe Z et du moteur de l'extrudeur comme conseillé dans l'article Genapart.
Voir les silent stepstick
Voir pour le lissage par diode : Stepper Smoother (pas trop convaincu)
